重力式三阀自动滤池
一、工艺特点
二、设计数据
三、本体结构及主要技术参数

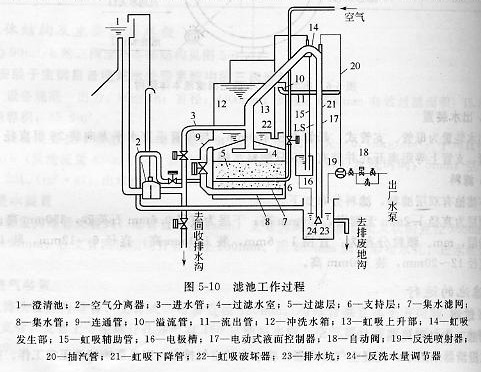

四、滤池的运行
1.过滤
2.反洗
滤池刚投入运行时，虹吸上升管内的水位和冲洗水箱的水位头很小，约20mm左右。随着过滤的进行，水头损失增加，此时进水量不变，要保证一定出水量，虹吸上升管水位不断提高。当虹吸上升管内水位逐渐上升到虹吸辅助管上端处，水流向电极槽，电极槽水位到一定值时，电极会发出信号，反洗自动进行。
冲洗水箱容积为45.6m3，贮存的过滤水用于反洗滤层，其水容积按一次冲洗量计算。反洗开始，冲洗水箱水位逐渐下降，当降到虹吸破坏器时，器内水很快被吸干，而使虹吸管水位回降至正常，过滤重新开始。
为了彻底提高反洗效率，滤层下部装有空气擦洗装置，在空气擦洗时要求滤层上部维持160mm3/min。
滤池反洗强度可由反冲水量调节器锥形挡板进行调节。其流量以不冲出滤料时最大流量为有效流量。反洗强度调节一般调节至起始反洗强度为12L/(m2.s)，终了强度为8L/(m2.s)，平均强度为10L/(m2.s)。
滤层膨胀率为30%~50%，冲洗时间为3.5~5min，反洗强度分别为10~14.3L/(m2.s)。
反洗强度应根据季节不同随时调整。水温高时，滤料不易扰动，需要增加反洗强度；水温低时，滤料容易扰动，则反洗强度可以降低。
当进水浊度很小，或进水量小于50%额定流量计自动控制出现故障，在2天以上未进行反洗，为确保滤池正常运行，需进行强制反洗。可用8kg/cm2、9m3/h的压力水源启动强制反洗喷射器，抽出虹吸管内空气，即可形成虹吸，反洗开始。
滤池反洗时，由于澄清池连续运行，进水可通过进水排水阀排入地沟。
3.滤池程序操作步骤
五、滤池的改进
